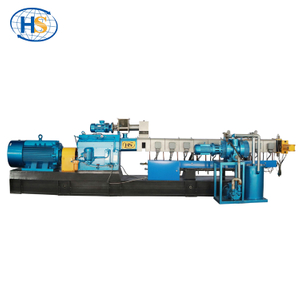

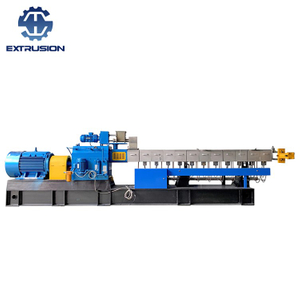

南京海思同向平行双螺杆TSE-65B拉条挤出机

南京海思挤出设备有限公司是一批多年来在挤出机行业研发
生产、销售、服务的团队组建的高新技术公司。目前主要致力于高效单、双螺杆混炼挤出机为主的成套设备制造及相关工艺。根据物料体系和工艺过程,实现配混装备结构设计优化、工艺一体化,是我们多年经验的积累与综合技术的集中表现。


拉条冷切粒机组适用于:
增强改性:如PP、PA 、PBT 、ABS 、AS、 PC 、PET等加玻纤,碳纤
共混合金:PC+ABS、 PA+ABS、 PP+SBS
填充改性:PEPP EVA+碳酸钙、滑石粉、钛白粉、炭黑等
可降解母粒:PP、PE、PS等+淀粉、助剂等
阻燃母粒:PP、PA、ABS、EVA、PBT等+阻燃剂、助剂等
数量:
  • TSE-65B

  • 南京海思

  • 双螺杆

  • 整机质保一年长期供应备品备件

  • 挤出造粒回收改性

  • 62.4mm

  • 200-300KG

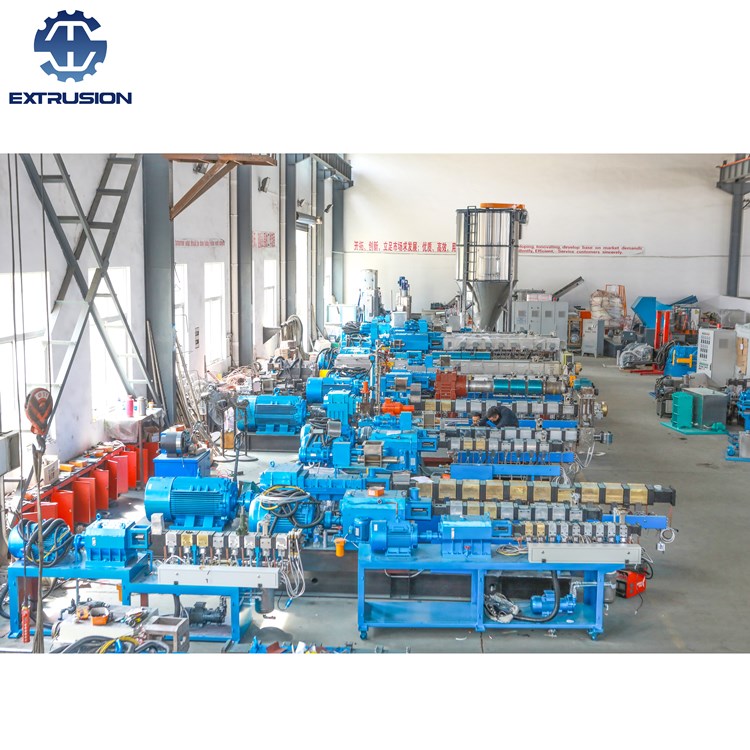

厂房
南京海思挤出设备有限公司是一批多年来在挤出机行业研发
生产、销售、服务的团队组建的高新技术公司。目前主要致力于高效单、双螺杆混炼挤出机为主的成套设备制造及相关工艺。根据物料体系和工艺过程,实现配混装备结构设计优化、工艺一体化,是我们多年经验的积累与综合技术的集中表现。

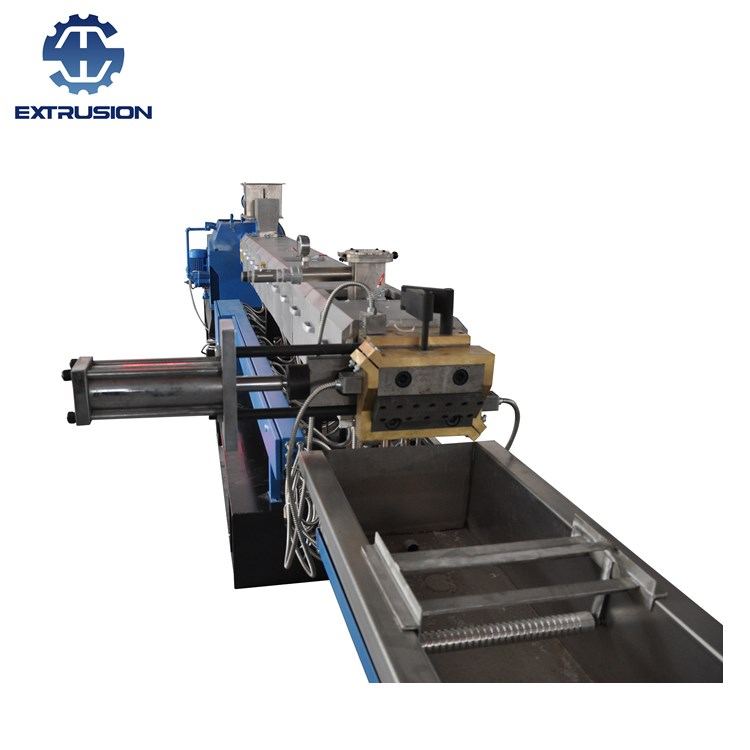

65板式换网

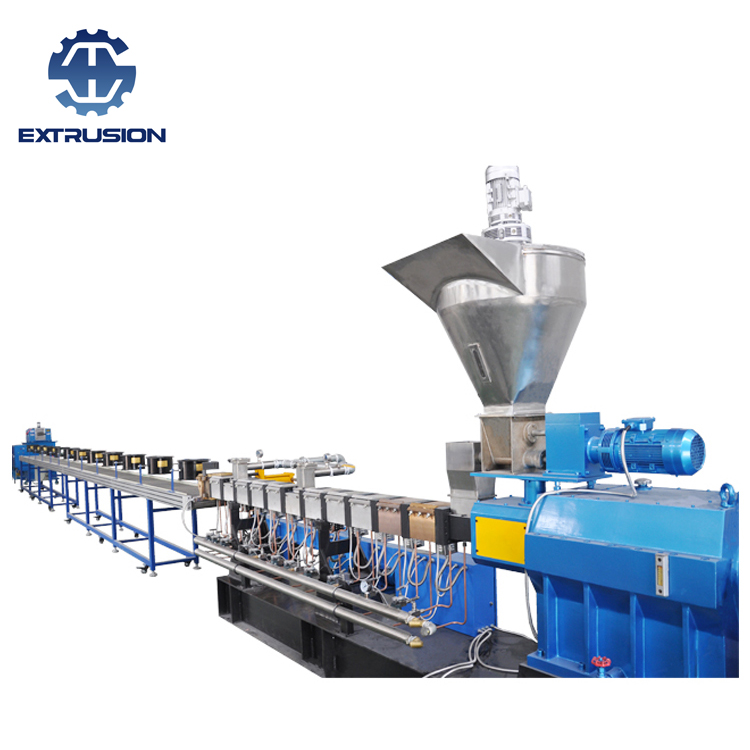

拉条冷切粒机组适用于:
增强改性:如PP PA PBT ABS AS PC PET 等加玻纤,碳纤
共混合金:PC+ABS PA+ABS PP+SBS
填充改性:PEPP EVA+ 碳酸钙、滑石粉、钛白粉、炭黑等
可降解母粒:PP PE PS + 淀粉、助剂等
阻燃母粒:PP PA ABS EVA PBT + 阻燃剂、助剂等
TSE 系列双螺杆机型参数表
设备型号
Mode
螺杆直径
D(mm)
螺杆长径比L/D 螺杆转速
N(r/min)
主电机功率P(kw) 螺杆扭矩
T(N.m)
扭矩
T/N⊃3;
典型作业生产能力Q(kg/h)
TSE-20 22 32-44 600 5.5 43 7.5 5.5-10
TSE-30A 31 32-48 500 11 105 5.9 5-30
TSE-30B 600 15 119 6.7 5-40
TSE-35A/B 35.6 32-52 600 15-22 119 4.4 20-60
TSE-40A 41 32-64 400 22 263 6.4 65-110
TSE-40B 41 32-52 600 30 239 5.8 90-150
TSE-50A/B 50.5 32-52 500 45-55 430 5.4 135-270
TSE-65A 62.4 32-52 400 75 895 6.3 180-250
500 75 716 5.1 180-270
TSE-65B 62.4 32-64 600 90 716 5.1 200-300
TSE-65C 62.4 32-64 600 110 875 6.2 220-350
TSE-75A 71 32-56 400 90 1074 4.9 250-350
500 110 1050 4.8 300-420
TSE-75B 71 32-64 600 132 1050 4.8 350-550
TSE-75C 71 32-64 600 160 1273 5.8 400-600
TSE-75D 71 32-64 600 200-250 1990 9.2 500-1000
TSE-95A 93 32-64 500 250 2387 5.0 600-1000
TSE-95B 93 32-64 600 315 2506 5.3 800-1200
TSE-135A 133 32-64 500 750 7162 5.38 1500-2250

新型齿轮传动系统:
新型平行三轴传动方案,减速与扭矩分配一体式,关键轴承进口。
计算机设计优化齿轮参数,强化设计安全余量。
传动部件选材讲究,超高强度合金渗碳钢,磨齿工艺,齿面强化处理,确保高扭矩、高精度、低噪音。
齿轮浸油润滑与喷淋润滑相结合的润滑方式。

齿轮箱2
筒体1
欧式矩形筒体,优化布置逆流冷却流道,让D 型区域温差更小。
创新设计的加热器紧固方式,确保高效传热和加热器高寿命。
根据物料及特定要求,筒体材质可采用标准氮化钢、耐腐蚀或耐磨蚀等特殊材质与处理方法。

螺杆元件采用精确的设计,通过精密加工,灵活的组合和互换性,实现完成各种传输与混炼,建压、挤出及自清洁过程,材料采用优质38CrMoAlLA W6Mo5Cr4V2,经特殊热处理,具有高耐腐蚀性和耐磨性。
采用积木式原理,机组的长径比,机筒及螺杆的组合形式,喂料方式,换网及切粒方式,电仪自控模式均可根据工艺流程的要求进行组合,实现了广泛性、通用性、专用性的统一。
