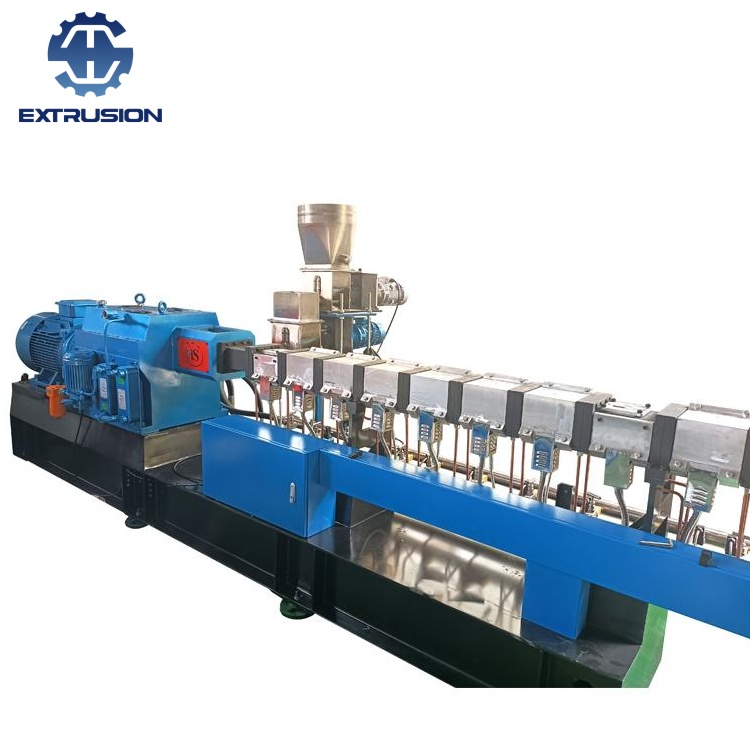

宠物食品专用双螺杆挤出造粒机

机组下料为侧向强制喂料,能更好的使物料进入双螺杆。

数量:
  • TSE-75B
  • 南京海思
  • 55KW
  • 44:1
  • 交流变调速器控制
  • 侧向强制下料
机筒采用模块化设计,可自由组合,精密加工,优异的互换性。
机筒材质:双金属耐磨材料,筒体内镶α-101耐磨合金衬套。

机筒加热:采用电加热,筒体全部为铸铝加热器,加热功率~42KW
机筒冷却:采用循环软水冷却筒体冷却流道采用多孔、多往返水道结构,冷却及时、均匀,流道按照压力容器规范封焊,全部进行耐压试验。进、回水总管材质为不锈钢,各筒体进水调节水阀为不锈钢阀
联接中体:整体铸钢材质,精密加工,有效保证传动箱与筒体的直线度以及传动箱输出轴和螺杆的同轴度。
筒体支架:双支撑结构,运行平稳;便捷的调节机构设计,使筒体高度调节方便、精准;筒体支架与筒体之间设计可轴向位移式压紧机构,以消除挤出机由于筒体热膨胀而产生变形、振动等现象
座:底座刚性好,配专用机床减振垫,运行平稳、无需专门基础。
筒体外罩:主机每段机筒分体式不锈钢保温外罩,罩体内衬保温材料,既美观、方便又提高了设备保温效果,减少能耗,降低了筒体外部表面温度,防止烫伤。
计算机优化设计,精密加工,具有优异自洁性和互换性
积木式组合,根据加工物料和加工工艺,借助多年螺杆构型研发设计的丰富经验和软件优势,可按需高效实现输送塑化、混合混炼、剪切分散、均化均质、排气脱挥、建压挤出等各项功能。
材质:优质高速工具钢(W6Mo5Cr4V2)材质,毛坯经多重锻造,真空淬火处理。
扭矩、减速传递:
高性能传动箱
减速、扭矩分配一体化;强化轴向、径向承载能力设计,安全系数高达1.3
所有齿轮均为20CrNi2MoA材质,采用硬齿面系统,齿面渗碳淬火处理;
精密磨齿处理,加工精度为6级,噪音低,传动扭矩大;
所有径向轴承均为进口NSK品牌产品;
多点润滑,保证各运动副一直保持充足的润滑,减速箱润滑油冷却采用循环强制冷却单元。
新型设计的密封结构,进口品牌密封圈,保证输入、输出轴优异的密封性能;
润滑油冷却:不锈钢板式热交换器,循环水冷却;
减速比I =6
联轴器:直联式联轴器。
主机温控系统采用无触点故态继电器及“欧姆龙”人工智能仪表,具有双通道、PID参数自整定、加热器断路指示等功能;
电仪主控元器件均选用法国施耐德”品牌产品;
主机联锁保护功能:
主机与齿轮箱油泵及主电机冷却风机联锁开启保护;
主机与喂料机联锁保护,主机故障,喂料机即停,喂料机故障,主机延时停机;
设有熔体压力与熔体温度显示,其中熔压与主机联锁,实现超压保护;
主电机电流值主机联锁,实现过电流瞬间保护停车;
品牌电气控制柜,厚壁板加工,表面经喷塑处理;
电气柜前后均设计为开门式,维护及检修非常方便,操作安全可靠;
电气柜内部空间宽敞、布局合理、安全防护,柜体两侧和前门设置轴流风机强制通风设计,确保电控柜内通风良好;
柜门与柜体之间设有橡胶密封条,防尘效果好。
