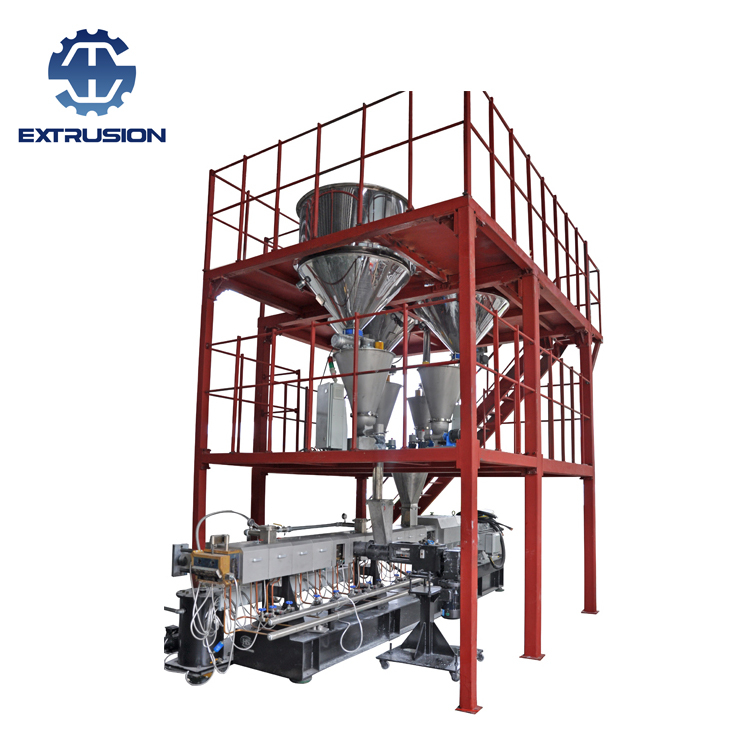

PA66/PP双螺杆挤出造粒机组

1、双螺杆机组供货范围
2、双螺杆机组配置说明
3、双螺杆机组电仪控制系统
4、双螺杆机组备品备件

数量:
  • TSE-65B
  • 南京海思
  • 90KW
  • 600rpm
  • 快开机头切粒
  • 水冷拉条造粒
采用双螺杆计量喂料,电机功率2.2KW,喂料体内带卧式搅拌,料斗材质为不锈钢;
螺纹元件材质:优质高速工具钢(W6Mo5Cr4V2
材质,毛坯经多重锻造,真空淬火处理,具有高耐腐蚀性和耐磨性。螺杆旋转方向:同向旋转
螺杆直径:φ62.4mm
螺纹元件与芯轴采用渐开线花键连接
采用积木式组合,根据加工物料和加工工艺,借助多年螺杆构型研发设计的丰富经验和软件优势,可按需高效实现输送塑化、混合混炼、剪切分散、均化均质、排气脱挥、建压挤出等各项功能。
机筒采用模块化设计,可自由组合,精密加工,优异的互换性
机筒材质:双金属耐磨材料,筒体内镶α-101耐磨合金衬套。

机筒加热:采用电加热,加热功率~56KW

机筒冷却采用循环软水冷却筒体冷却流道采用多孔、多往返水道结构,冷却及时、均匀,流道按照压力容器规范封焊,全部进行耐压试验。进、回水总管材质为不锈钢,各筒体进水调节水阀为不锈钢阀
联接中体:
整体铸钢材质,精密加工,有效保证传动箱与筒体的直线度以及传动箱输出轴和螺杆的同轴度。

筒体支架:
双支撑结构,运行平稳;便捷的调节机构设计,使筒体高度调节方便、精准;
筒体支架与筒体之间设计可轴向位移式压紧机构,以消除挤出机由于筒体热膨胀而产生变形、振动等现象

座:
底座刚性好,配专用机床减振垫,运行平稳、无需专门基础。

主机传动箱为高速高扭型,减速及扭矩分配部分合为一体减速、采用平行三轴式设计,结构紧凑;齿轮采用优质合金材料,按最新国际标准ISO6336-1996最高级ME级控制,精度安ISO1328-1995圆柱齿轮精度制造,齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整,齿向载荷均匀,保证齿轮强度高,噪音低,振动低;
在减速、扭矩分配、两根输出轴径向轴承均使用进口SKF产品;
硬齿面齿轮采用精磨,达到六级,确保低噪音,高效率的功能;
高速高扭矩输出扭矩等级达到8.7T/A3;
传动箱润滑系统采用浸油润滑为主,附加喷淋润滑方式,油润滑系统油泵电机功率1.5KW,润滑油型号为:200#中负荷齿轮油;新型设计的密封结构,进口品牌密封圈,保证输入、输出轴优异的密封性能;润滑油冷却:不锈钢板式热交换器,循环水冷却;减速比i =2.5
