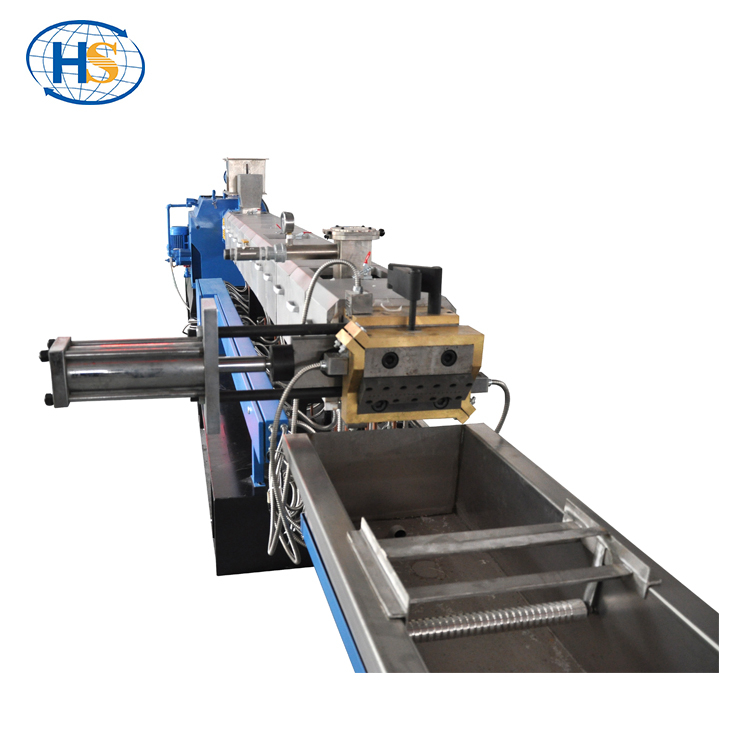

PA66玻纤增强料同向双螺杆挤出造粒机组
1、双螺杆机组供货范围
2、双螺杆机组配置说明
3、双螺杆机组电仪控制系统
4、双螺杆机组备品备件
数量：
询价
加入询价篮
型号：
TSE-65B
产品品牌：
南京海思
电机功率：
90KW
齿轮箱转速：
600rpm
机头切粒方式：
快开机头切粒
机组切粒方式：
水冷拉条造粒
计量喂料说明
机筒、螺纹元件
齿轮箱
产品描述
采用双螺杆计量喂料，电机功率2.2KW，喂料体内带卧式搅拌，料斗材质为不锈钢；
采用双螺杆计量喂料，电机功率2.2KW，喂料体内带卧式搅拌，料斗材质为不锈钢；
螺纹元件材质：
优质高速工具钢（
W6Mo5Cr4V2
）
材质，
毛坯经多重锻造，真空淬火处理，具有高耐腐蚀性和耐磨性。
螺杆旋转方向：同向旋转
螺杆直径：
φ62.4mm
螺纹元件
与芯轴采用渐开线花键连接
采用积木式组合，根据加工物料和加工工艺，借助多年螺杆构型研发设计的丰富经验和软件优势，可按需高效实现输送塑化、混合混炼、剪切分散、均化均质、排气脱挥、建压挤出等各项功能。
机筒采用模块化设计，可自由组合，精密加工，优异的互换性
机筒材质：
双金属耐磨材料，筒体内镶
α-101
耐磨合金
衬套。
机筒加热：
采用电加热，
加热功率～
56
KW
机筒冷却
：
采用
循环
软水冷却
；
筒体冷却流道采用多孔、多往返水道结构，冷却及时、均匀，流道按照压力容器规范封焊，全部进行耐压试验。
进、回水总管材质为不锈钢，各筒体进水调节水阀为不锈钢阀
。
联接中体：
整体铸钢材质，精密加工，有效保证传动箱与筒体的直线度以及传动箱输出轴和螺杆的同轴度。
筒体支架：
双支撑结构，
运行平稳；便捷的调节机构设计，使筒体高度调节方便、精准；
筒体支架与筒体之间设计可轴向位移式压紧机构，以消除挤出机由于筒体热膨胀而产生变形、振动等现象
。
底
座：
底座刚性好，配专用机床减振垫，运行平稳、无需专门基础。
螺纹元件材质：
优质高速工具钢（
W6Mo5Cr4V2
）
材质，
毛坯经多重锻造，真空淬火处理，具有高耐腐蚀性和耐磨性。
螺杆旋转方向：同向旋转
螺杆直径：
φ62.4mm
螺纹元件
与芯轴采用渐开线花键连接
采用积木式组合，根据加工物料和加工工艺，借助多年螺杆构型研发设计的丰富经验和软件优势，可按需高效实现输送塑化、混合混炼、剪切分散、均化均质、排气脱挥、建压挤出等各项功能。
机筒采用模块化设计，可自由组合，精密加工，优异的互换性
机筒材质：
双金属耐磨材料，筒体内镶
α-101
耐磨合金
衬套。
机筒加热：
采用电加热，
加热功率～
56
KW
机筒冷却
：
采用
循环
软水冷却
；
筒体冷却流道采用多孔、多往返水道结构，冷却及时、均匀，流道按照压力容器规范封焊，全部进行耐压试验。
进、回水总管材质为不锈钢，各筒体进水调节水阀为不锈钢阀
。
联接中体：
整体铸钢材质，精密加工，有效保证传动箱与筒体的直线度以及传动箱输出轴和螺杆的同轴度。
筒体支架：
双支撑结构，
运行平稳；便捷的调节机构设计，使筒体高度调节方便、精准；
筒体支架与筒体之间设计可轴向位移式压紧机构，以消除挤出机由于筒体热膨胀而产生变形、振动等现象
。
底
座：
底座刚性好，配专用机床减振垫，运行平稳、无需专门基础。
主机传动箱为高速高扭型，减速及扭矩分配部分合为一体
减速、
采用平行三轴式设计，结构紧凑；齿轮采用优质合金材料，按最新国际标准
ISO6336-1996最高级ME级控制，精度安ISO1328-1995圆柱齿轮精度制造，齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整，齿向载荷均匀，保证齿轮强度高，噪音低，振动低；
在减速、扭矩分配、两根输出轴径向轴承均使用进口
SKF产品；
硬齿面齿轮采用精磨，达到六级，确保低噪音，高效率的功能；
高速高扭矩输出扭矩等级达到
8.7T
/A3；
传动箱润滑系统采用浸油润滑为主，附加喷淋润滑方式，油润滑系统油泵电机功率
1.5
KW，润滑油型号为：
20
0#中负荷齿轮油；新型设计的密封结构，进口品牌密封圈，保证输入、输出轴优异的密封性能；润滑油冷却：不锈钢板式热交换器，循环水冷却；
减速比
i =
2.5
；
主机传动箱为高速高扭型，减速及扭矩分配部分合为一体
减速、
采用平行三轴式设计，结构紧凑；齿轮采用优质合金材料，按最新国际标准
ISO6336-1996最高级ME级控制，精度安ISO1328-1995圆柱齿轮精度制造，齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整，齿向载荷均匀，保证齿轮强度高，噪音低，振动低；
在减速、扭矩分配、两根输出轴径向轴承均使用进口
SKF产品；
硬齿面齿轮采用精磨，达到六级，确保低噪音，高效率的功能；
高速高扭矩输出扭矩等级达到
8.7T
/A3；
传动箱润滑系统采用浸油润滑为主，附加喷淋润滑方式，油润滑系统油泵电机功率
1.5
KW，润滑油型号为：
20
0#中负荷齿轮油；新型设计的密封结构，进口品牌密封圈，保证输入、输出轴优异的密封性能；润滑油冷却：不锈钢板式热交换器，循环水冷却；
减速比
i =
2.5
；

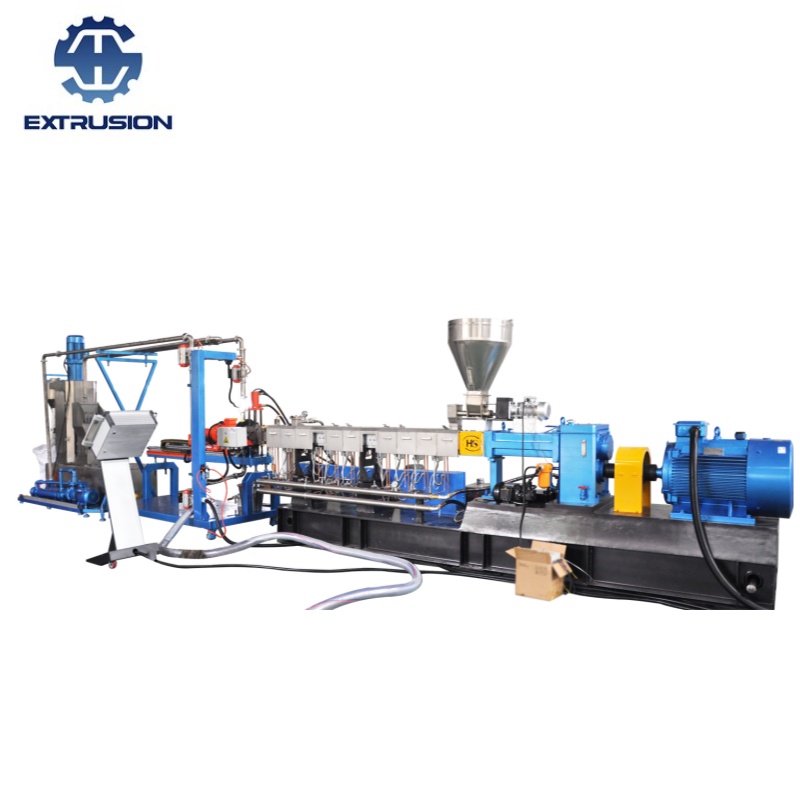

PA66玻纤增强料同向双螺杆挤出造粒机组
水
拉条
造粒线
的优势
适用于大多数高分子复合生产，具有结构简单、操作简单、维修方便等特点。
运营商门槛也低。
该系统由拉条模头、水
槽
、
吹干机
、拉条造粒机和振动
筛
组成。
1.
高混机
2.
上料机
3.
主喂料机
4.
侧喂料机
5.
长玻纤
6.
双螺杆挤出机
7.
水槽
8.
吹干机
9.
拉条造粒机
10.
料仓
用于填充
、共混
和
增强
的
水
拉条切粒
生产线
增强
改性
：
PP
、
PA
、
PBT
、
ABS
、
PC
、
POM
、
PPS
、
PET
等
+
玻纤、碳纤；
填
充改性：
PE
、
PP
、
EVA
等
+
碳酸钙
、滑石粉、
钛白粉
、炭黑
等；
电缆
料
：
LDPE
、
HDPE
、
LLDPE
、
MDPE
的电缆护套
料
、电缆绝缘
料
；辐射交联
料
、光纤保护
料
、热收缩
管料；
专用料
：
PPR
管
材料
、
PE
交联管
材料
、烟草过滤
材料
等。
高浓度色母粒：
PE
、
ABS
、
PS
、
EVA
、
PP
等
+
颜料和其他助剂；
阻燃母料：
PE
、
ABS
、
PS
、
EVA
、
PET
、
PP
等
+
阻燃剂和
助
剂。
水
拉条
挤出机
也适用于
PET
瓶
/
片的回收。
水
拉条造粒
生产线
试运行：
水
拉条造粒
生产线
可配备几乎所有型号：
型号
直径
D(mm)
长度
(mm)
长径比
螺杆转速
N(r/min)
主电机功率（
kw
）
扭矩
T(N.m)
生产能力
Q(kg/h)
TSE-30B
31
120
32-48
600
15
119
5-40
TSE-40B
41
160
32-52
600
30
239
90-150
TSE-52B
51.5
210
32-64
600
55
438
225-250
TSE-65B
62.4
240
32-64
600
90
716
200-300
TSE-75B
71
290
32-64
600
132
1050
350-550
TSE-75D
71
290
32-64
60O
220-250
1990
500-1000
TSE-95B
93
360
32-64
600
315
2506
800-1200
水
拉条造粒
生产线
可能需要的辅助机器
：
高混机
螺旋上料机
切粒机
机头
PA66玻纤增强料同向双螺杆挤出造粒机组
水
拉条
造粒线
的优势
适用于大多数高分子复合生产，具有结构简单、操作简单、维修方便等特点。
运营商门槛也低。
该系统由拉条模头、水
槽
、
吹干机
、拉条造粒机和振动
筛
组成。
1.
高混机
2.
上料机
3.
主喂料机
4.
侧喂料机
5.
长玻纤
6.
双螺杆挤出机
7.
水槽
8.
吹干机
9.
拉条造粒机
10.
料仓
用于填充
、共混
和
增强
的
水
拉条切粒
生产线
增强
改性
：
PP
、
PA
、
PBT
、
ABS
、
PC
、
POM
、
PPS
、
PET
等
+
玻纤、碳纤；
填
充改性：
PE
、
PP
、
EVA
等
+
碳酸钙
、滑石粉、
钛白粉
、炭黑
等；
电缆
料
：
LDPE
、
HDPE
、
LLDPE
、
MDPE
的电缆护套
料
、电缆绝缘
料
；辐射交联
料
、光纤保护
料
、热收缩
管料；
专用料
：
PPR
管
材料
、
PE
交联管
材料
、烟草过滤
材料
等。
高浓度色母粒：
PE
、
ABS
、
PS
、
EVA
、
PP
等
+
颜料和其他助剂；
阻燃母料：
PE
、
ABS
、
PS
、
EVA
、
PET
、
PP
等
+
阻燃剂和
助
剂。
水
拉条
挤出机
也适用于
PET
瓶
/
片的回收。
水
拉条造粒
生产线
试运行：
水
拉条造粒
生产线
可配备几乎所有型号：
型号
直径
D(mm)
长度
(mm)
长径比
螺杆转速
N(r/min)
主电机功率（
kw
）
扭矩
T(N.m)
生产能力
Q(kg/h)
TSE-30B
31
120
32-48
600
15
119
5-40
TSE-40B
41
160
32-52
600
30
239
90-150
TSE-52B
51.5
210
32-64
600
55
438
225-250
TSE-65B
62.4
240
32-64
600
90
716
200-300
TSE-75B
71
290
32-64
600
132
1050
350-550
TSE-75D
71
290
32-64
60O
220-250
1990
500-1000
TSE-95B
93
360
32-64
600
315
2506
800-1200
水
拉条造粒
生产线
可能需要的辅助机器
：
高混机
螺旋上料机
切粒机
机头
