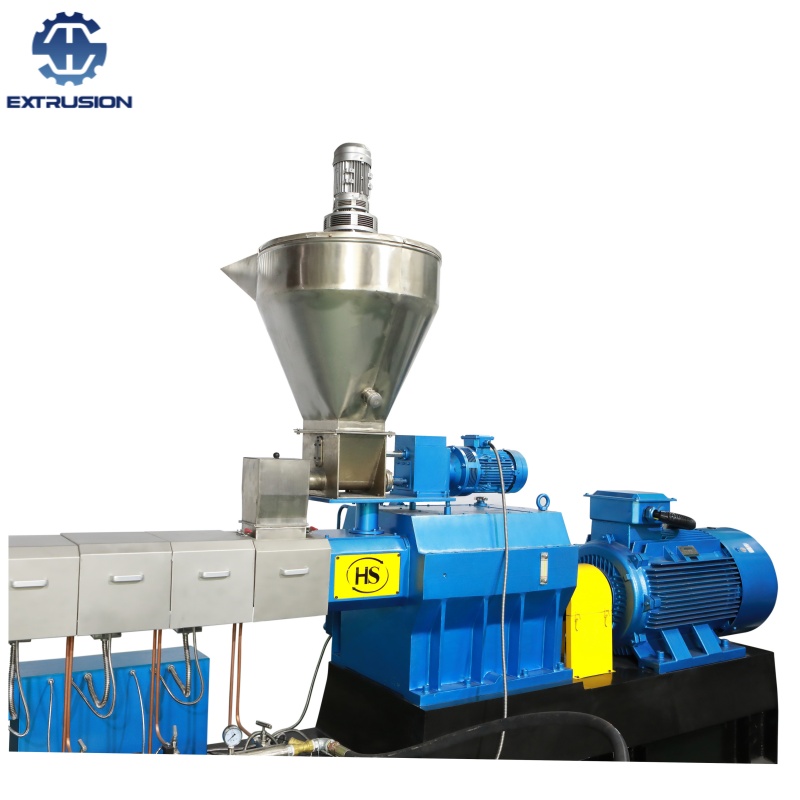

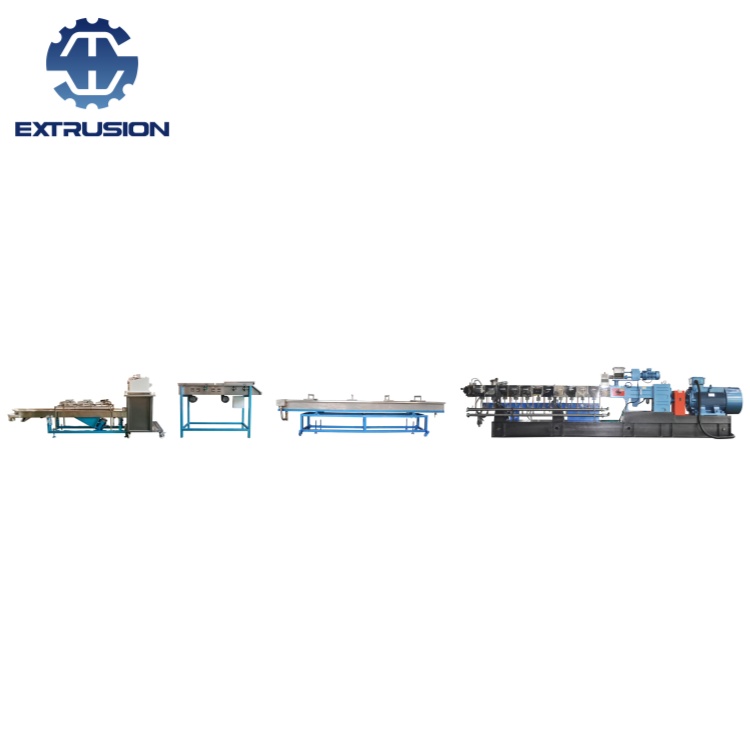

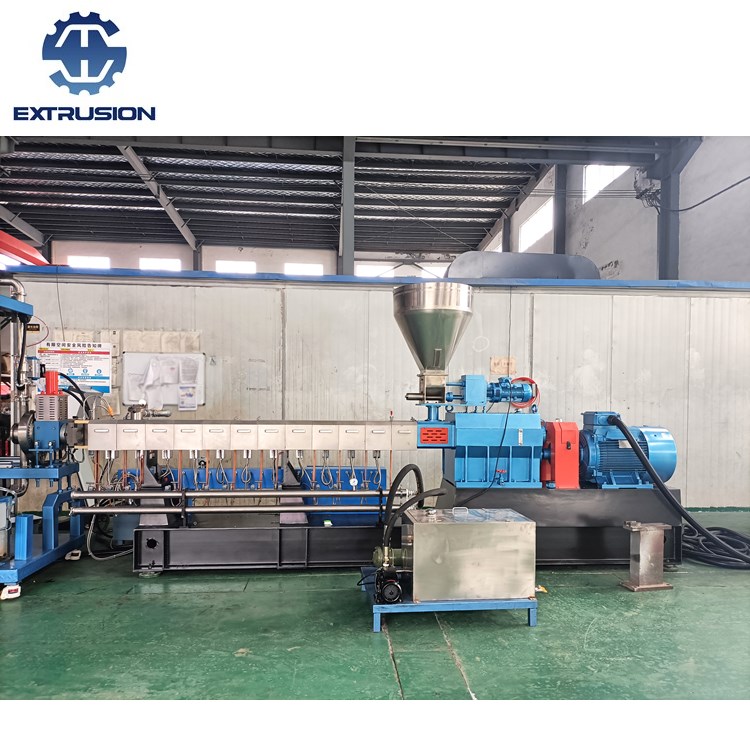

南京海思供应TSE-65工程塑料双螺杆挤出机组

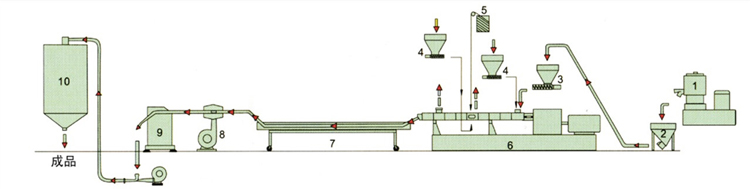

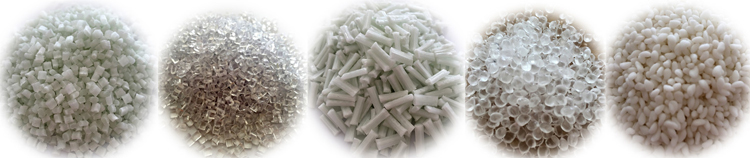

南京海思TSE系列双螺杆水拉条挤出造粒机组适用于增强改性:如PP、PA 、PBT 、ABS 、AS、 PC 、PET等加玻纤,碳纤
共混合金:PC+ABS、 PA+ABS、 PP+SBS
填充改性:PEPP EVA+碳酸钙、滑石粉、钛白粉、炭黑等
可降解母粒:PP、PE、PS等+淀粉、助剂等
阻燃母粒:PP、PA、ABS、EVA、PBT等+阻燃剂、助剂等
价格实惠,质量上乘,欢迎订购
数量:
  • TSE-65B
  • 南京海思
  • 600rpm

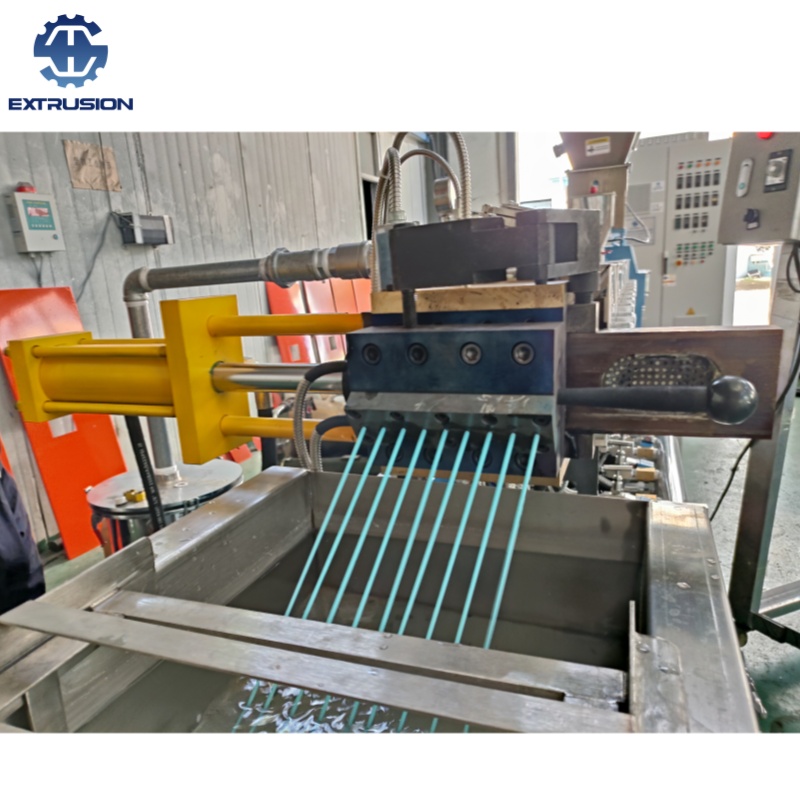

  • 液压板式换网机头

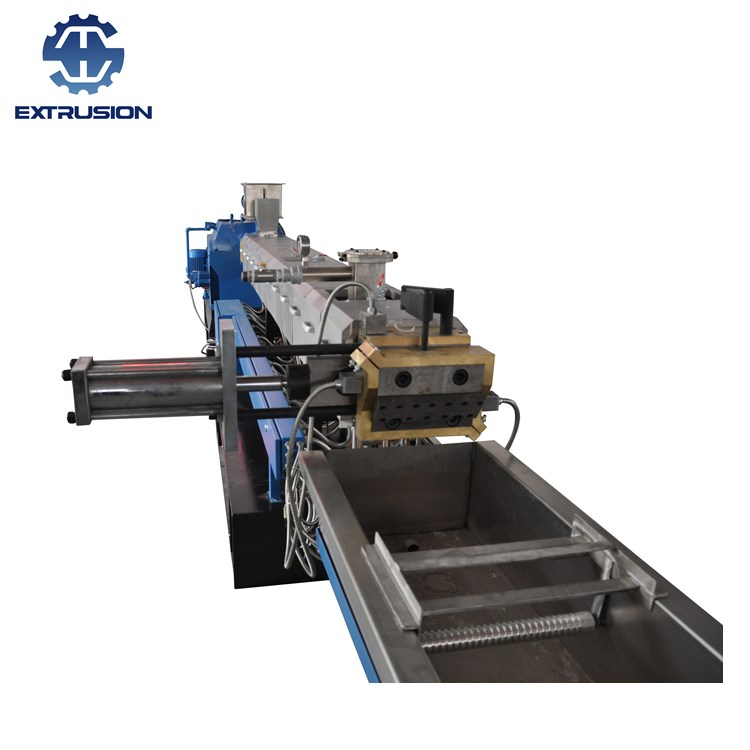

  • 水冷拉条造粒系统
  • 250-400公斤/时
厂房
南京海思挤出设备有限公司是一批多年来在挤出机行业研发
生产、销售、服务的团队组建的高新技术公司。目前主要致力于高效单、双螺杆混炼挤出机为主的成套设备制造及相关工艺。根据物料体系和工艺过程,实现配混装备结构设计优化、工艺一体化,是我们多年经验的积累与综合技术的集中表现。

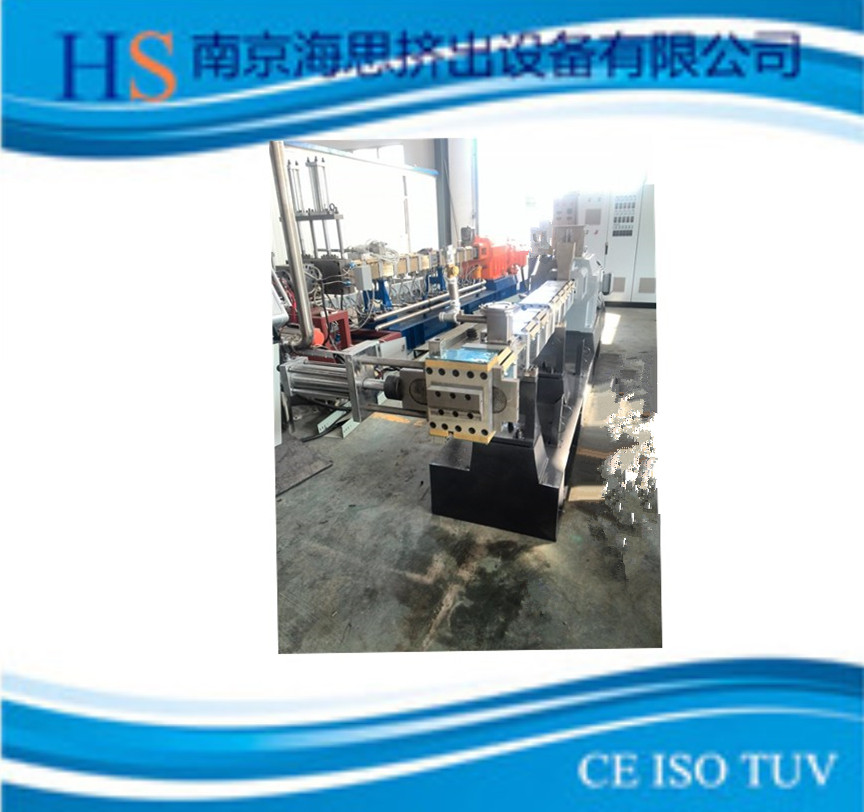

  换网2
TSE 系列双螺杆机型参数表
设备型号
Mode
螺杆直径
D(mm)
螺杆长径比L/D 螺杆转速
N(r/min)
主电机功率P(kw) 螺杆扭矩
T(N.m)
扭矩
T/N⊃3;
典型作业生产能力Q(kg/h)
TSE-20 22 32-44 600 5.5 43 7.5 5.5-10
TSE-30A 31 32-48 500 11 105 5.9 5-30
TSE-30B 600 15 119 6.7 5-40
TSE-35A/B 35.6 32-52 600 15-22 119 4.4 20-60
TSE-40A 41 32-64 400 22 263 6.4 65-110
TSE-40B 41 32-52 600 30 239 5.8 90-150
TSE-50A/B 50.5 32-52 500 45-55 430 5.4 135-270
TSE-65A 62.4 32-52 400 75 895 6.3 180-250
500 75 716 5.1 180-270
TSE-65B 62.4 32-64 600 90 716 5.1 200-300
TSE-65C 62.4 32-64 600 110 875 6.2 220-350
TSE-75A 71 32-56 400 90 1074 4.9 250-350
500 110 1050 4.8 300-420
TSE-75B 71 32-64 600 132 1050 4.8 350-550
TSE-75C 71 32-64 600 160 1273 5.8 400-600
TSE-75D 71 32-64 600 200-250 1990 9.2 500-1000
TSE-95A 93 32-64 500 250 2387 5.0 600-1000
TSE-95B 93 32-64 600 315 2506 5.3 800-1200
TSE-135A 133 32-64 500 750 7162 5.38 1500-2250

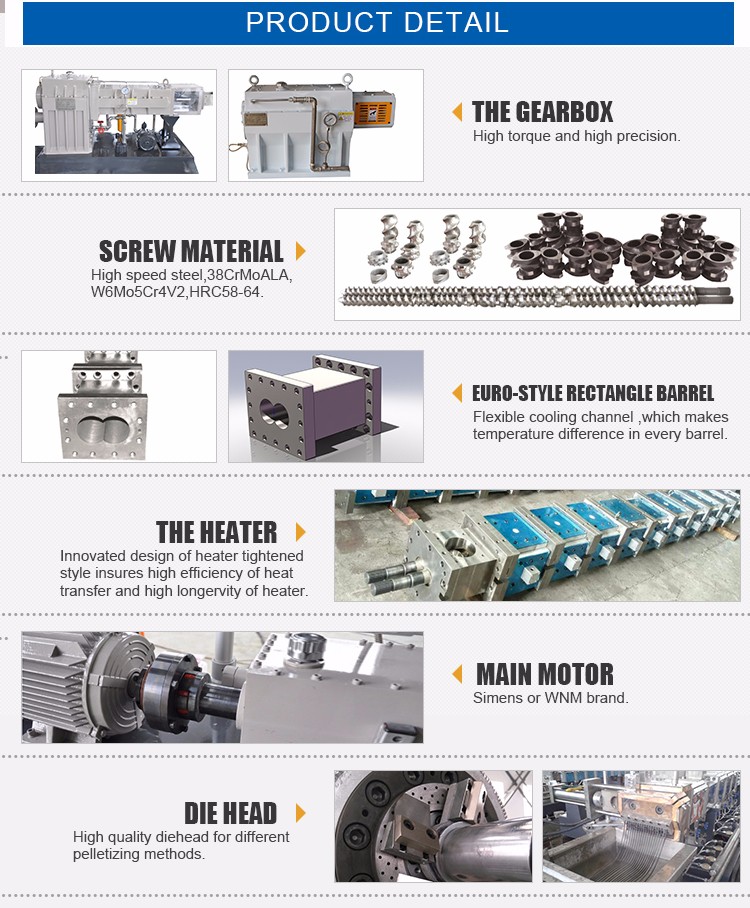

齿轮箱
新型平行三轴传动方案,减速与扭矩分配一体式,关键轴承进口。
计算机设计优化齿轮参数,强化设计安全余量。
传动部件选材讲究,超高强度合金渗碳钢,磨齿工艺,齿面强化处理,确保高扭矩、高精度、低噪音。
齿轮浸油润滑与喷淋润滑相结合的润滑方式。
  筒体1
欧式矩形筒体,优化布置逆流冷却流道,让D 型区域温差更小。
创新设计的加热器紧固方式,确保高效传热和加热器高寿命。
根据物料及特定要求,筒体材质可采用标准氮化钢、耐腐蚀或耐磨蚀等特殊材质与处理方法。
采用双金属耐磨材料,筒体内镶 α-101耐磨合金 衬套。
螺纹元件

螺杆元件采用精确的设计,通过精密加工,灵活的组合和互换性,实现完成各种传输与混炼,建压、挤出及自清洁过程,材料采用优质38CrMoAlLA W6Mo5Cr4V2 ,经特殊热处理,具有高耐腐蚀性和耐磨性。
采用积木式原理,机组的长径比,机筒及螺杆的组合形式,喂料方式,换网及切粒方式,电仪自控模式均可根据工艺流程的要求进行组合,实现了广泛性、通用性、专用性的统一。
材质: 优质高速工具钢(W6Mo5Cr4V2)材质, 毛坯经多重锻造,真空淬火处理。

悬臂切粒机
高扭矩切粒机,弱点控制的电气箱,进口高耐磨合金的切料仓,进口高扭矩的斜体增强型减速电机,可快速更换胶辊动刀等
易耗件,使得切粒机能持续长时间安全生产并能使用各种情况的造粒。
吹干机
不锈钢吹干机,使物料快速风干,与物料接触部分为不锈钢
移动水槽
不锈钢水槽,长度加工物料及双螺杆主机机型而定,分为固定和移动两种,配套水槽附件,与物料接触部分为304不锈钢
真空桶一套
水环式真空泵,功率 2.2kw 极限真空-0.08MPa 可根据工艺要求进行手动调节。 配真空冷凝罐。
不锈钢冷却水箱

外置式水循环系统,水泵电机功率0.55kw 进口意大利电磁阀; 循环水箱、进、回水总管 及调节水阀均为不锈钢材质;
