主页 » 产品 » TSE系列双螺杆挤出机 » 南京海思直销TPR水环造粒双螺杆挤出机

产品类别

分享到:

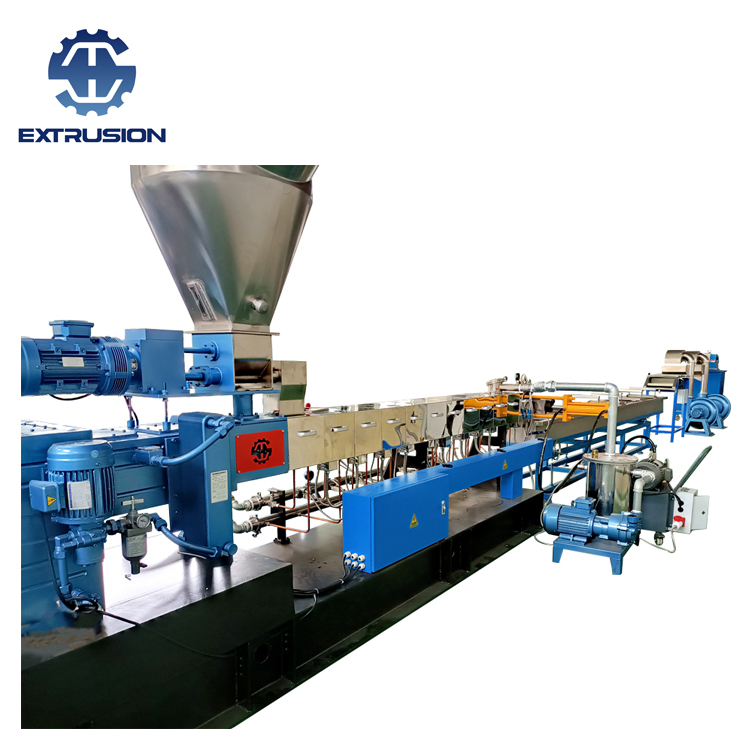

南京海思直销TPR水环造粒双螺杆挤出机

填充、共混、改性水环热切粒机组
适用于:PEEVA等+碳酸钙、滑石粉、钛白粉、炭黑等填充改性;LDPE、HDPE、 LLDPE 、MDPE护套料,辐射交联料、光缆被覆料、热收缩管料等电缆料;
PPR管材料,PE交联管材料;TPR、TPU等热塑性弹性体、EVA热熔胶等
PE、ABS、PS、EVA等色母粒,ABS、EVA等阻燃母粒,PEPPPS等填充降解母粒
数量:
  • TSE-65B
  • 南京海思
  • 2400共十节筒体
  • 90KW西门子
  • 液压换网热切机头
厂房

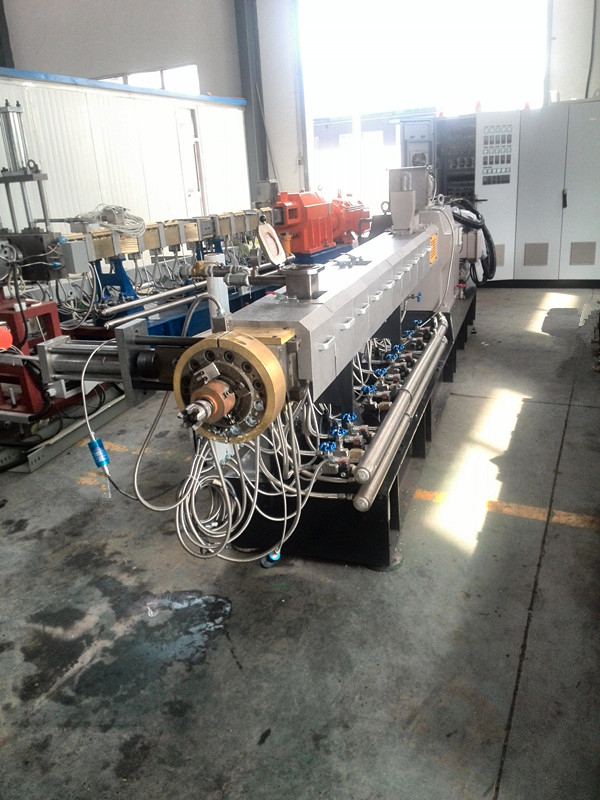

TPR换网水环热切
TSE 系列双螺杆机型参数表
设备型号
Mode
螺杆直径
D(mm)
螺杆长径比L/D 螺杆转速
N(r/min)
主电机功率P(kw) 螺杆扭矩
T(N.m)
扭矩
T/N⊃3;
典型作业生产能力Q(kg/h)
TSE-20 22 32-44 600 5.5 43 7.5 5.5-10
TSE-30A 31 32-48 500 11 105 5.9 5-30
TSE-30B 600 15 119 6.7 5-40
TSE-35A/B 35.6 32-52 600 15-22 119 4.4 20-60
TSE-40A 41 32-64 400 22 263 6.4 65-110
TSE-40B 41 32-52 600 30 239 5.8 90-150
TSE-50A/B 50.5 32-52 500 45-55 430 5.4 135-270
TSE-65A 62.4 32-52 400 75 895 6.3 180-250
500 75 716 5.1 180-270
TSE-65B 62.4 32-64 600 90 716 5.1 200-300
TSE-65C 62.4 32-64 600 110 875 6.2 220-350
TSE-75A 71 32-56 400 90 1074 4.9 250-350
500 110 1050 4.8 300-420
TSE-75B 71 32-64 600 132 1050 4.8 350-550
TSE-75C 71 32-64 600 160 1273 5.8 400-600
TSE-75D 71 32-64 600 200-250 1990 9.2 500-1000
TSE-95A 93 32-64 500 250 2387 5.0 600-1000
TSE-95B 93 32-64 600 315 2506 5.3 800-1200
TSE-135A 133 32-64 500 750 7162 5.38 1500-2250

筒体1
欧式矩形筒体,优化布置逆流冷却流道,让D 型区域温差更小。
创新设计的加热器紧固方式,确保高效传热和加热器高寿命。
根据物料及特定要求,筒体材质可采用标准氮化钢、耐腐蚀或耐磨蚀等特殊材质与处理方法。
采用双金属耐磨材料,筒体内镶 α-101耐磨合金 衬套。


齿轮箱
新型齿轮传动系统:
新型平行三轴传动方案,减速与扭矩分配一体式,关键轴承进口。
计算机设计优化齿轮参数,强化设计安全余量。
传动部件选材讲究,超高强度合金渗碳钢,磨齿工艺,齿面强化处理,确保高扭矩、高精度、低噪音。
齿轮浸油润滑与喷淋润滑相结合的润滑方式。
螺纹元件
螺杆元件采用精确的设计,通过精密加工,灵活的组合和互换性,实现完成各种传输与混炼,建压、挤出及自清洁过程,材料采用优质38CrMoAlLA W6Mo5Cr4V2 ,经特殊热处理,具有高耐腐蚀性和耐磨性。
采用积木式原理,机组的长径比,机筒及螺杆的组合形式,喂料方式,换网及切粒方式,电仪自控模式均可根据工艺流程的要求进行组合,实现了广泛性、通用性、专用性的统一。
材质: 优质高速工具钢(W6Mo5Cr4V2)材质, 毛坯经多重锻造,真空淬火处理。


小车水环切粒小车,电机功率1.5WK,配套304卧式水环罩,1件
离心脱水机
离心脱水机,电机功率,4KW,与物料接触部分为304不锈钢材质
风冷振动筛_看图王
风冷振动筛,长度3米,配3台风扇,与物料接触部分为不锈钢;
匀化仓 (2)
立式搅拌机3000公斤不锈钢桶体,2.0mm不锈钢炮桶,256*3.0mm不锈钢,出料口直径160*2.0mm不锈钢,机角国标10#槽钢,NSK进口轴承,朱轴直径76mm,
不锈钢无缝管,螺旋桨叶8mm,搅拌容量6个立方3000公斤,电机功率7.5KW外形尺寸,采用正泰电器,自动定时功能,带烘干功能。


500高速混合机
SHR 系列高速混合机的用途及特点
用于塑料、橡胶、日用化工等行业等行业各种物料的混合,搅拌、干燥、着色等工艺。
锅盖采用双道密封
备有自摩擦和电加热等多种加热方式。
卸料方式采用温度自动控制和手动控制两种。
桨叶为整体不锈钢铸造,且通过动、静平衡实验精制而成。
电气控制采用名牌控制元件。
  自动上料机 ZD 系列螺旋传动上料机为塑料加工机械所需的配套辅机,可将粉状或颗粒状的塑料原料直接自动输送至料斗内,是调整混合机专用设备。接触物料采用不锈钢制作,输送过程中原料完全不受污染,不带入任何异物,能使产生过程中实现全封闭自动化。安全方便,并可移动,如多台拌料机使用同一种料,只需一台上料机可同时后供多台拌料机的上料,免除人工加料的麻烦,使加料工作变得更安全、更省时、更省力。
